Blachodachówka

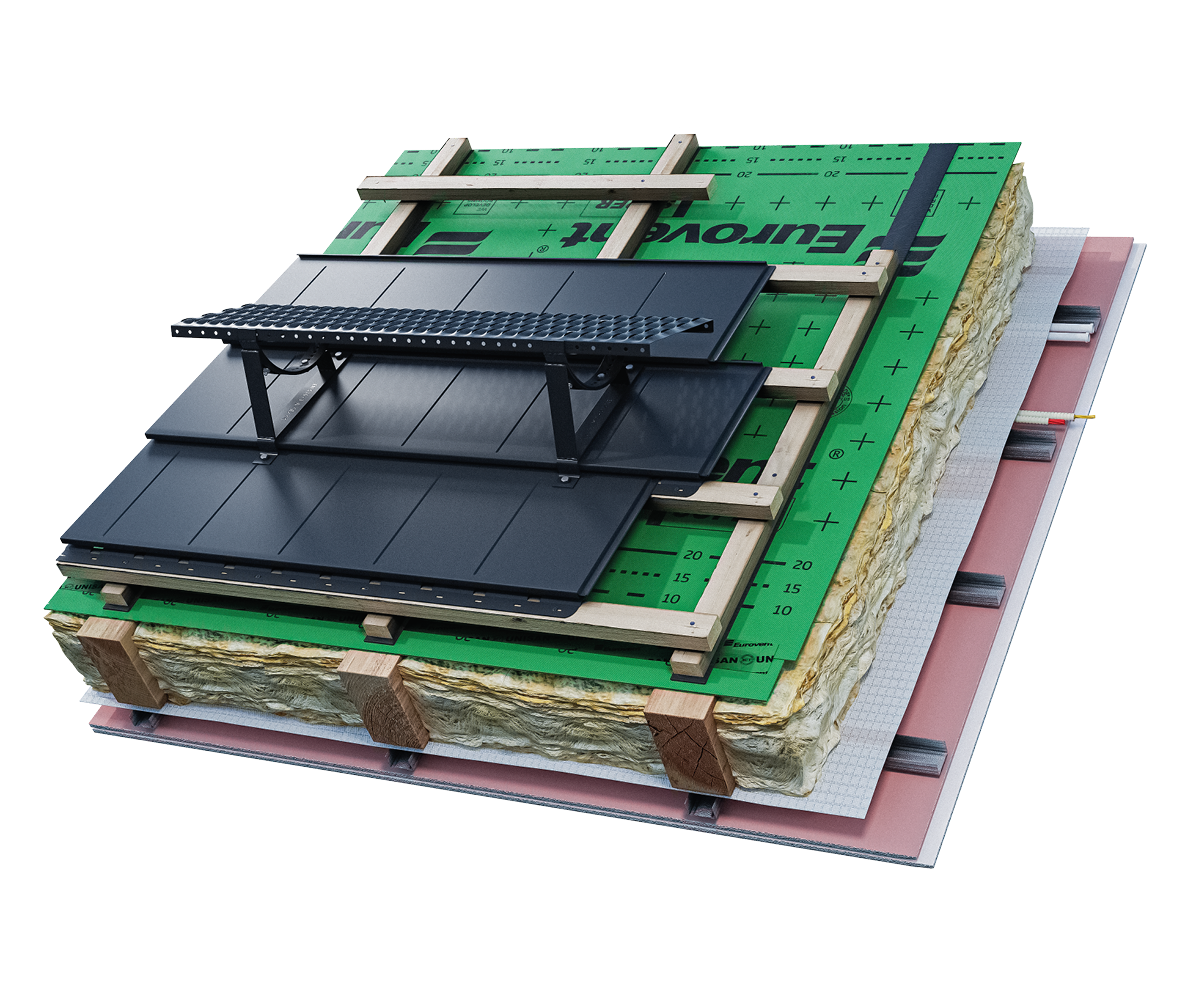

Instrukcja montażu komunikacji dachowej na dachach skośnych pokrytych blachodachówką.
Komunikacja dachowa Eurovent® to zestaw sprawdzonych elementów montowanych na połaci dachu skośnego. Umożliwia bezpieczne poruszanie się po dachu zgodnie z normą EN 516. Zestaw składa się z ławy kominiarskiej Eurovent® PLATFORM, stopnia kominiarskiego Eurovent® STEP, kołysek Eurovent® GRIP oraz wsporników Eurovent® SUPPORT METAL, które pozwalają tworzyć funkcjonalne i trwałe trakty komunikacyjne na dachach skośnych pokrytych blachodachówką.
System zapewnia bezpieczny i swobodny dostęp do kominów, wyłazów dachowych, instalacji technicznych i urządzeń wymagających przeglądów lub konserwacji, jednocześnie zwiększając komfort pracy na dachu dla dekarzy, kominiarzy i serwisantów, spełniając wymagania przepisów budowlanych.
Pobierz instrukcje na swój telefon:
Instrukcja montażu dla modeli
Co warto wiedzieć przed montażem komunikacji dachowej Eurovent?
Upewnij się o prawidłowym rozmieszczeniu łat konstrukcyjnych pod pokryciem dachowym. Montaż wsporników komunikacji dachowej wykonuje się bezpośrednio do łat konstrukcyjnych po ułożeniu pokrycia dachowego na dachu. Przed montażem wsporników upewnij się o prawidłowym montażu pokrycia dachowego. Do montażu komunikacji dachowej należy używać wyłącznie dołączonych do zestawu śrub ocynkowanych ogniowo i elementów montażowych oraz w razie konieczności dekarskich środków uszczelniających.

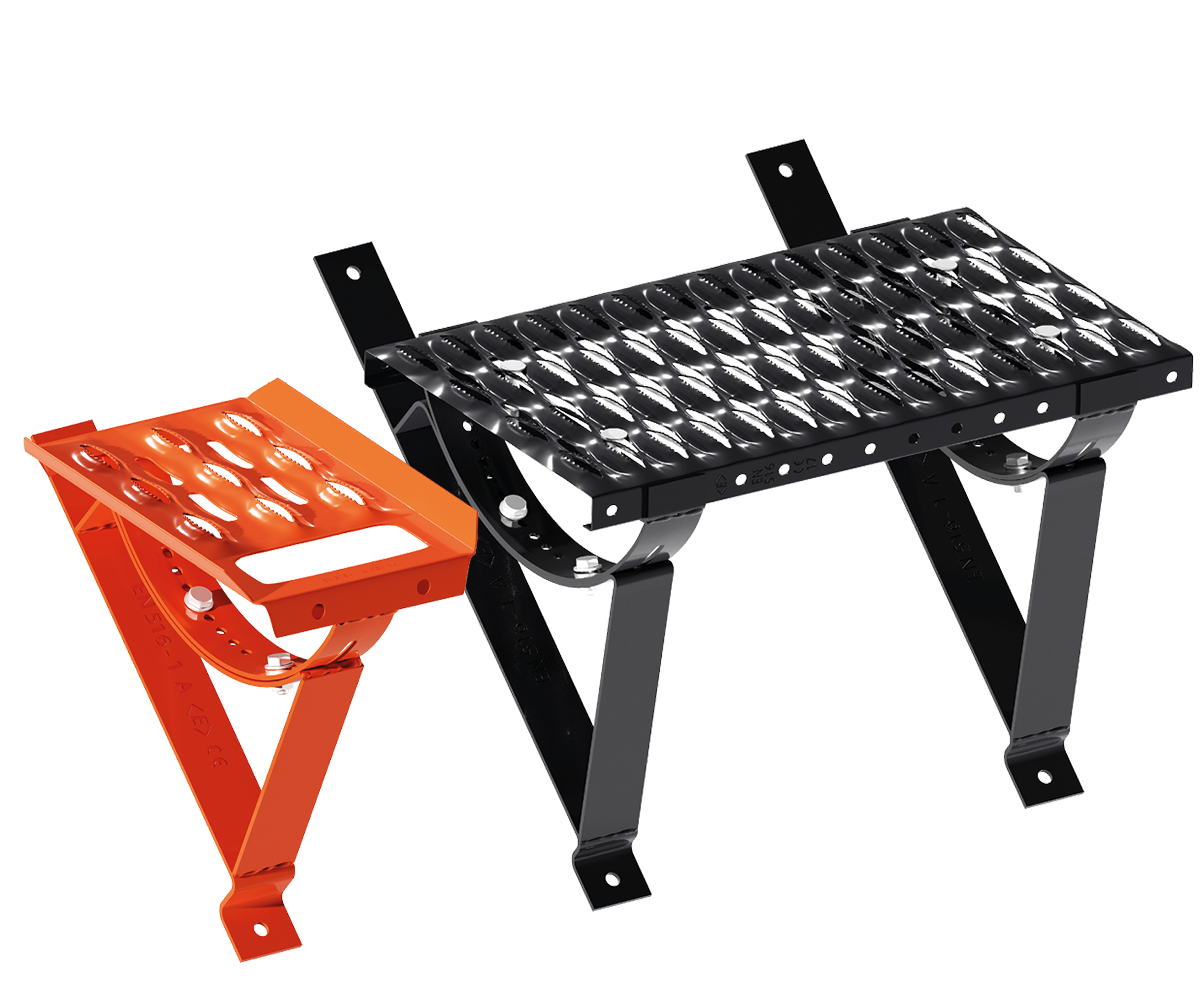

Z czego składa się komunikacja dachowa?
Eurovent® PLATFORM SET – Zestaw składa się z ławy kominiarskiej Eurovent® PLATFORM, dwóch kołysek Eurovent® GRIP oraz dwóch wsporników Eurovent® SUPPORT METAL.
Eurovent® STEP SET – Zestaw składa się z dwóch stopni kominiarskich Eurovent® STEP SET, stopnia kominiarskiego Eurovent® STEP oraz dwóch wsporników Eurovent® SUPPORT METAL.
Elementy te pozwalają tworzyć funkcjonalne i trwałe trakty komunikacyjne na dachach skośnych pokrytych blachodachówką.
Montaż wspornika komunikacji dachowej Eurovent® SUPPORT
Pokrycie dachowe: Blachodachówka
1. Po montażu pokrycia dachowego, ustal miejsce montażu wspornika. Wywierć dwa otwory o średnicy mniejszej niż śruby montażowe w miejscu montażu wspornika.
2. Uszczelnij miejsce powstałych otworów montażowych uszczelniaczem dekarskim.
3. Ustaw pierwszy wspornik w miejscu montażu.
4. Przykręć wspornik za pomocą ocynkowanych śrub do drewna z łbem sześciokątnym fi8 lub ocynkowanych wkrętów do drewna min. fi6 x 40 mm. Powtórz kroki w przypadku montażu kolejnych wsporników Eurovent® SUPPORT.
Montaż stopnia kominiarskiego Eurovent® STEP
Pokrycie dachowe: Blachodachówka
1. Przygotuj stopień kominiarski Eurovent® STEP i ustaw jego pozycję na wsporniku Eurovent® SUPPORT.
2. Przykręć stopień kominiarski do wspornika Eurovent® SUPPORT przy użyciu dołączonych do zestawu 2 śrub M8, 2 podkładek oraz 2 nakrętek w sposób przedstawiony na rysunku.
Montaż ławy kominiarskiej Eurovent® PLATFORM
Pokrycie dachowe: Blachodachówka
1. Montaż ławy kominiarskiej wymaga montażu minimum 2 wsporników Eurovent® SUPPORT
2. Przygotuj do montażu mocownik ławy kominiarskiej Eurovent® GRIP i ustaw jego pozycję na zamocowanych do pokrycia dachowego wspornikach Eurovent® SUPPORT.
3. Przykręć mocownik (kołyskę) ławy kominiarskiej Eurovent® GRIP do wspornika Eurovent® SUPPORT przy użyciu dołączonych do zestawu 2 śrub M8, 2 podkładek oraz 2 nakrętek w sposób przedstawiony na rysunku.
4. Przygotuj do montażu ławę kominiarską Eurovent® PLATFORM i ustaw ją na wspornikach Eurovent® SUPPORT z zamocowanymi mocownikami Eurovent® GRIP.
Montaż łączników ławy kominiarskiej Eurovent® LINK
Pokrycie dachowe: Blachodachówka
Zestawy Ław kominiarskich Eurovent® PLATFORM SET można łączyć ze sobą w celu utworzenia ciągłej komunikacji.
Połączenie odbywa się poprzez zastosowanie dwóch łączników Eurovent® LINK pomiędzy ławami kominiarskimi Eurovent® PLATFORM. Uwaga: W miejsca łączenia musi znajdować się wspornik Eurovent SUPPORT.
Konserwacja systemu komunikacji dachowej Eurovent® – jak prawidłowo dbać o ławy i stopnie kominiarskie?
Instrukcja czyszczenia, przeglądów i konserwacji systemu dachowego zgodnego z EN 516.
System komunikacji dachowej Eurovent® obejmujący ławy kominiarskie PLATFORM, stopnie kominiarskie STEP oraz wsporników SUPPORT wymaga regularnej konserwacji, aby zachować funkcjonalność, bezpieczeństwo użytkowania i długowieczność konstrukcji. Niezależnie od rodzaju pokrycia (w tym blachodachówki) przeglądy powinny być przeprowadzane minimum raz w roku.
Co obejmuje coroczna konserwacja komunikacji dachowej?
1. Czyszczenie elementów systemu
- Usuń z ław i stopni zalegające zanieczyszczenia: takie jak liście i gałęzie, kurz i osady atmosferyczne, ptasie gniazda i odchody.
- Do mycia stosuj łagodne środki czyszczące, obojętne lub lekko zasadowe detergenty, używane powszechnie.
- Nie używaj myjek ciśnieniowych, ponieważ mogą one uszkodzić powłokę lakierniczą lub osłabić połączenia montażowe.
2. Inspekcja techniczna elementów montażowych
- Skontroluj sztywność i stabilność połączeń między poszczególnymi komponentami systemu.
- Sprawdź wszystkie śruby i nakrętki w razie luzów, należy je dokręcić.
- W przypadku wykrycia ognisk korozji, oczyść powierzchnię i uzupełnij powłokę lakierniczą przy użyciu rekomendowanych preparatów antykorozyjnych.
3. Kontrola pokrycia dachowego w strefie montażu
- Skontroluj, czy wokół punktów mocowania wsporników Eurovent® SUPPORT do połaci dachowej nie doszło do rozszczelnień lub uszkodzeń.
- W razie potrzeby zastosuj odpowiedni uszczelniacz dekarski.
Czy konserwacja komunikacji dachowej jest ważna?
Regularna konserwacja komunikacji dachowej Eurovent® to nie tylko obowiązek użytkownika, ale przede wszystkim inwestycja w bezpieczeństwo i trwałość konstrukcji dachowej. Przemyślane projektowo ławy i stopnie wymagają jedynie prostych zabiegów, by przez lata zapewniać komfortowy i bezpieczny dostęp do newralgicznych stref dachu.
Przedłuża żywotność elementów metalowych na dachu. Zmniejsza ryzyko korozji lub osłabienia mechanicznego systemu. Zapewnia pełną zgodność z normą EN 516 dotyczącą bezpieczeństwa komunikacji dachowej. Gwarantuje, że ławy i stopnie kominiarskie nadal spełniają swoją funkcję - umożliwiając bezpieczne dojście do kominów, paneli PV, wyłazów czy anten.
Informacje końcowe:
Zawarte informacje, zalecenia i wskazówki zostały udzielone na podstawie aktualnie najlepszej naszej wiedzy, badań, doświadczeń oraz w dobrej wierze. Nie ponosimy odpowiedzialności za skutki nieprawidłowego lub błędnego użycia naszych produktów. Każdy z użytkowników tego materiału powinien upewnić się na wszelkie możliwe sposoby, włącznie ze sprawdzeniem produktu końcowego w odpowiednich warunkach, o przydatności dostarczanych materiałów dla osiągnięcia celów zamierzonych przez niego.
Wszelkie prace montażowe, konserwacyjne oraz przeglądy techniczne powinny wykonywać wyłącznie uprawnione, wykwalifikowane i doświadczone osoby.
