Blachodachówka Modułowa
Instrukcja montażu komunikacji dachowej na dachach skośnych pokrytych dachówką ceramiczną - „karpiówka" w łuskę.
Komunikacja dachowa Eurovent® to zestaw sprawdzonych elementów montowanych na połaci dachu skośnego. Umożliwia bezpieczne poruszanie się po dachu zgodnie z normą EN 516. Zestaw składa się z ławy kominiarskiej Eurovent® PLATFORM, stopnia kominiarskiego Eurovent® STEP, kołysek Eurovent® GRIP oraz wsporników Eurovent® SUPPORT BIBER WEST, które pozwalają tworzyć funkcjonalne i trwałe trakty komunikacyjne na dachach skośnych pokrytych blachodachówką panelową, modułową.
System zapewnia bezpieczny i swobodny dostęp do kominów, wyłazów dachowych, instalacji technicznych i urządzeń wymagających przeglądów lub konserwacji, jednocześnie zwiększając komfort pracy na dachu dla dekarzy, kominiarzy i serwisantów, spełniając wymagania przepisów budowlanych.
Pobierz instrukcje na swój telefon:
Instrukcja montażu dla modeli
Co warto wiedzieć przed montażem komunikacji dachowej Eurovent?
Upewnij się o prawidłowym rozmieszczeniu łat konstrukcyjnych. Montaż wsporników komunikacji dachowej wykonuje się bezpośrednio do łat konstrukcyjnych. Montaż należy przeprowadzić podczas mocowania pokrycia dachowego przed ułożeniem modułu blachodachówki znajdującego się nad miejscem montażu wspornika. Przed montażem wsporników upewnij się o prawidłowym montażu modułu blachodachówki poniżej miejsca zamierzonego montażu wspornika. Do montażu komunikacji dachowej należy używać wyłącznie dołączonych do zestawu śrub ocynkowanych ogniowo i elementów montażowych oraz w razie konieczności dekarskich środków uszczelniających.
Z czego składa się komunikacja dachowa?

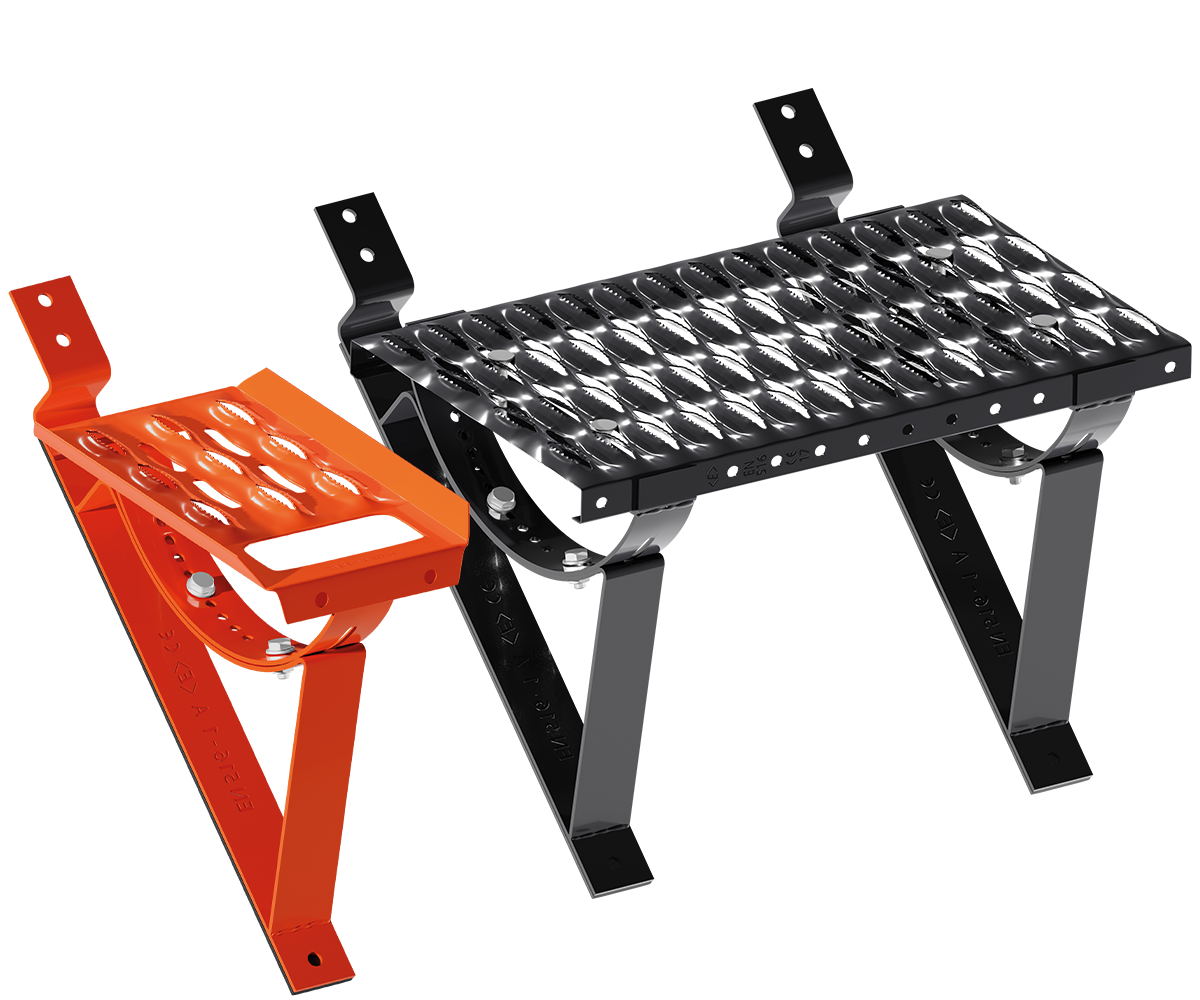

Eurovent® PLATFORM SET – Zestaw składa się z ławy kominiarskiej Eurovent® PLATFORM, dwóch kołysek Eurovent® GRIP oraz dwóch wsporników Eurovent® SUPPORT METAL.
Eurovent® STEP SET – Zestaw składa się z dwóch stopni kominiarskich Eurovent® STEP SET, stopnia kominiarskiego Eurovent® STEP oraz dwóch wsporników Eurovent® SUPPORT METAL.
Elementy te pozwalają tworzyć funkcjonalne i trwałe trakty komunikacyjne na dachach skośnych pokrytych blachodachówką panelową, modułową.

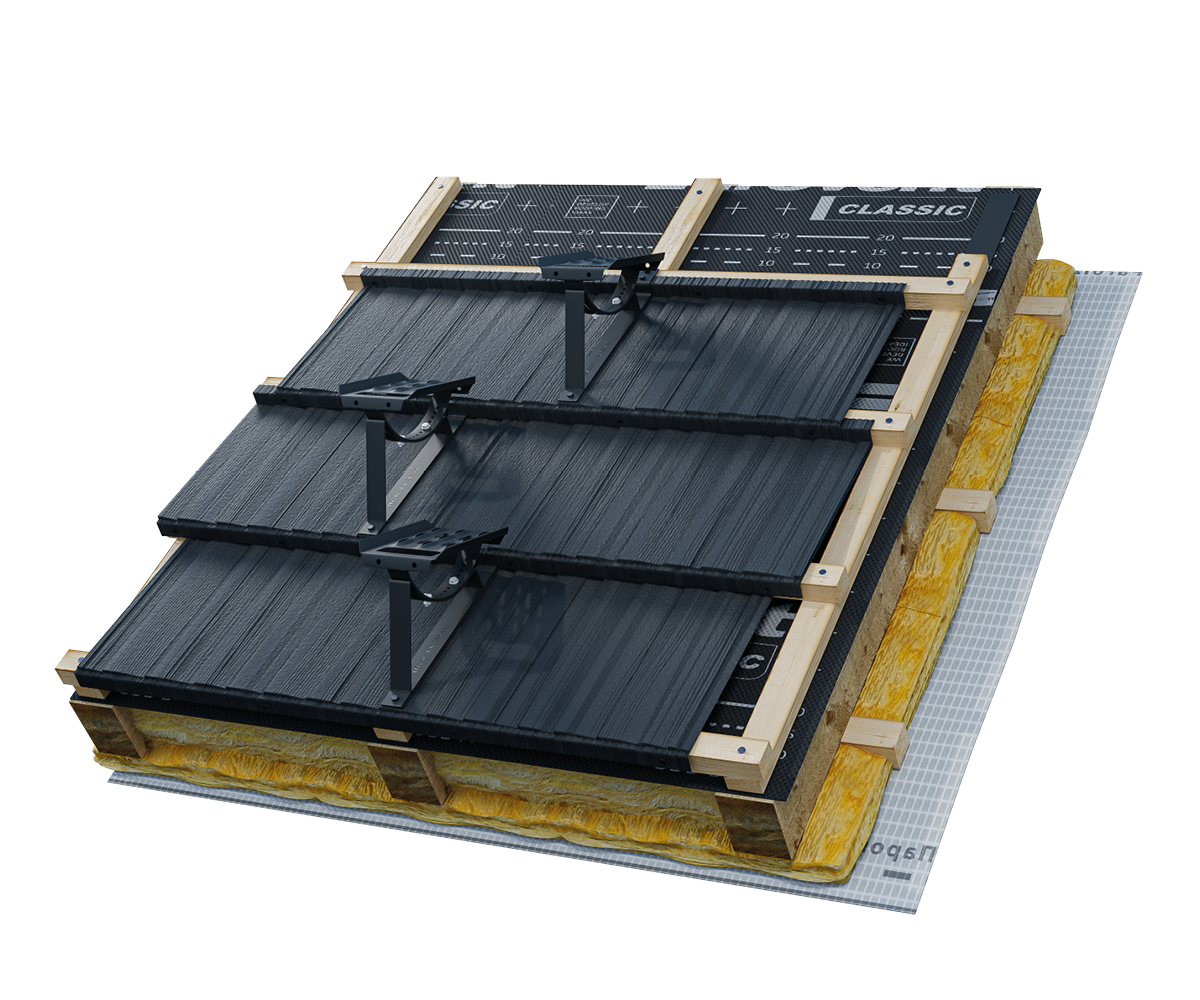

Montaż wspornika komunikacji dachowej Eurovent® SUPPORT
Pokrycie dachowe: Blachodachówka panelowa
1. Ustal miejsce montażu wspornika w miejscu łaty konstrukcyjnej. Jeśli to konieczne zdemontuj moduł pokrycia dachowego nad wyznaczonym miejscem montażu. Wywierć trzy otwory o średnicy mniejszej niż śruby montażowe.
2. Uszczelnij miejsce powstałych otworów montażowych uszczelniaczem dekarskim.
3. Ustaw pierwszy wspornik w miejscu montażu.
4. Przykręć wspornik za pomocą ocynkowanych wkrętów do drewna min. fi6 x 40. Powtórz kroki w przypadku montażu kolejnych wsporników Eurovent® SUPPORT.
5. Montaż górnego modułu blachodachówki. W miejscu wyjścia wspornika spod górnego modułu blachodachówki należy wykonać nacięcie, tak aby moduł nie opierał się na zamontowanym wsporniku
6. Prawidłowo zamontowane moduły blachodachówki powinny tworzyć równą płaszczyznę z sąsiadującymi modułami. Powtórz kroki w przypadku montażu kolejnych wsporników Eurovent® SUPPORT.
Montaż stopnia kominiarskiego Eurovent® STEP
Pokrycie dachowe: Blachodachówka panelowa
1. Przygotuj stopień kominiarski Eurovent® STEP i ustaw jego pozycję na wsporniku Eurovent® SUPPORT.
2. Przykręć stopień kominiarski do wspornika Eurovent® SUPPORT przy użyciu dołączonych do zestawu 2 śrub M8, 2 podkładek oraz 2 nakrętek w sposób przedstawiony na rysunku.
Montaż ławy kominiarskiej Eurovent® PLATFORM
Pokrycie dachowe: Blachodachówka panelowa
1. Montaż ławy kominiarskiej wymaga montażu minimum 2 wsporników Eurovent® SUPPORT
2. Przygotuj do montażu mocownik ławy kominiarskiej Eurovent® GRIP i ustaw jego pozycję na zamocowanych do pokrycia dachowego wspornikach Eurovent® SUPPORT.
3. Przykręć mocownik (kołyskę) ławy kominiarskiej Eurovent® GRIP do wspornika Eurovent® SUPPORT przy użyciu dołączonych do zestawu 2 śrub M8, 2 podkładek oraz 2 nakrętek w sposób przedstawiony na rysunku.
4. Przygotuj do montażu ławę kominiarską Eurovent® PLATFORM i ustaw ją na wspornikach Eurovent® SUPPORT z zamocowanymi mocownikami Eurovent® GRIP.
5A. Przykręć ławę kominiarską Eurovent® PLATFORM do dwóch wsporników Eurovent® SUPPORT z mocownikami Eurovent® GRIP przy użyciu dołączonych do zestawu 4 śrub M8 z płaskim łbem, 4 podkładek oraz 4 nakrętek w sposób przedstawiony
na rysunku.
5B. Upewnij się o prawidłowym mocowaniu ławy kominiarskiej Eurovent® PLATFORM do kołysek Eurovent® GRIP oraz wsporników Eurovent® SUPPORT.
Montaż łączników ławy kominiarskiej Eurovent® LINK
Pokrycie dachowe: Blachodachówka panelowa
Zestawy Ław kominiarskich Eurovent® PLATFORM SET można łączyć ze sobą w celu utworzenia ciągłej komunikacji.
Połączenie odbywa się poprzez zastosowanie dwóch łączników Eurovent® LINK pomiędzy ławami kominiarskimi Eurovent® PLATFORM. Uwaga: W miejsca łączenia musi znajdować się wspornik Eurovent SUPPORT.
Konserwacja systemu komunikacji dachowej Eurovent® – jak prawidłowo dbać o ławy i stopnie kominiarskie?
Instrukcja czyszczenia, przeglądów i konserwacji systemu dachowego zgodnego z EN 516.
System komunikacji dachowej Eurovent® obejmujący ławy kominiarskie PLATFORM, stopnie kominiarskie STEP oraz wsporników SUPPORT wymaga regularnej konserwacji, aby zachować funkcjonalność, bezpieczeństwo użytkowania i długowieczność konstrukcji. Niezależnie od rodzaju pokrycia (w tym blachodachówki panelowe, modułowe") przeglądy powinny być przeprowadzane minimum raz w roku.
Co obejmuje coroczna konserwacja komunikacji dachowej?
1. Czyszczenie elementów systemu
- Usuń z ław i stopni zalegające zanieczyszczenia: takie jak liście i gałęzie, kurz i osady atmosferyczne, ptasie gniazda i odchody.
- Do mycia stosuj łagodne środki czyszczące, obojętne lub lekko zasadowe detergenty, używane powszechnie.
- Nie używaj myjek ciśnieniowych, ponieważ mogą one uszkodzić powłokę lakierniczą lub osłabić połączenia montażowe.
2. Inspekcja techniczna elementów montażowych
- Skontroluj sztywność i stabilność połączeń między poszczególnymi komponentami systemu.
- Sprawdź wszystkie śruby i nakrętki w razie luzów, należy je dokręcić.
- W przypadku wykrycia ognisk korozji, oczyść powierzchnię i uzupełnij powłokę lakierniczą przy użyciu rekomendowanych preparatów antykorozyjnych.
3. Kontrola pokrycia dachowego w strefie montażu
- Skontroluj, czy wokół punktów mocowania wsporników Eurovent® SUPPORT do połaci dachowej nie doszło do rozszczelnień lub uszkodzeń.
- W razie potrzeby zastosuj odpowiedni uszczelniacz dekarski.
Czy konserwacja komunikacji dachowej jest ważna?
Regularna konserwacja komunikacji dachowej Eurovent® to nie tylko obowiązek użytkownika, ale przede wszystkim inwestycja w bezpieczeństwo i trwałość konstrukcji dachowej. Przemyślane projektowo ławy i stopnie wymagają jedynie prostych zabiegów, by przez lata zapewniać komfortowy i bezpieczny dostęp do newralgicznych stref dachu.
Przedłuża żywotność elementów metalowych na dachu. Zmniejsza ryzyko korozji lub osłabienia mechanicznego systemu. Zapewnia pełną zgodność z normą EN 516 dotyczącą bezpieczeństwa komunikacji dachowej. Gwarantuje, że ławy i stopnie kominiarskie nadal spełniają swoją funkcję - umożliwiając bezpieczne dojście do kominów, paneli PV, wyłazów czy anten.
Informacje końcowe:
Zawarte informacje, zalecenia i wskazówki zostały udzielone na podstawie aktualnie najlepszej naszej wiedzy, badań, doświadczeń oraz w dobrej wierze. Nie ponosimy odpowiedzialności za skutki nieprawidłowego lub błędnego użycia naszych produktów. Każdy z użytkowników tego materiału powinien upewnić się na wszelkie możliwe sposoby, włącznie ze sprawdzeniem produktu końcowego w odpowiednich warunkach, o przydatności dostarczanych materiałów dla osiągnięcia celów zamierzonych przez niego.
Wszelkie prace montażowe, konserwacyjne oraz przeglądy techniczne powinny wykonywać wyłącznie uprawnione, wykwalifikowane i doświadczone osoby.
