Blachodachówka
Instrukcja montażu ochrony przeciwśniegowej na dachach skośnych pokrytych blachodachówką.
System ochrony przeciwśniegowej Eurovent® to zestaw sprawdzonych elementów montowanych na połaci dachu skośnego. Jej zadaniem jest zatrzymywanie oraz kontrolowane rozbijanie mas śniegu zalegających na dachu, zgodnie z wymaganiami normy PN-EN 1991-1-3. Wspomniana norma zobowiązuje właścicieli budynków do zapewnienia bezpieczeństwa użytkownikom budynków oraz osobom postronnym w zakresie ich ochrony przed osuwającym się śniegiem z połaci dachowej. Dokładnie określa zasady oraz ilości elementów zabezpieczających, które należy zamontować na połaci dachowej.
Wyróżniamy dwa systemy ochrony przeciwśniegowej Eurovent®
- Eurovent® SNOWSTOPPER SET - System składa się z płotka przeciwśniegowego Eurovent® SNOWSTOPPER oraz dwóch dedykowanych wsporników Eurovent® FIX METAL, które pozwalają na montaż systemu na pokryciu dachów skośnych.
- Eurovent® TUBE SET - System składa się z dwóch rur przeciwśniegowych Eurovent® TUBE oraz dwóch wsporników Eurovent® FIX METAL, które pozwalają na montaż systemu na pokryciu dachów skośnych.
Zastosowanie systemów ochrony przeciwśniegowej pozwalają tworzyć trwałe i skuteczne bariery przeciwśniegowe na dachach skośnych pokrytych blachodachówką co zwiększa bezpieczeństwo nie tylko elementy dachu, elewację oraz infrastrukturę wokół budynku, ale także użytkowników budynku oraz osób przebywających w jego otoczeniu, zabezpiecza chroniąc przed niekontrolowanym zsuwaniem się śniegu z połaci dachowej.
Instrukcja montażu dla modeli
Co warto wiedzieć przed montażem ochrony przeciwśniegowej Eurovent?
Upewnij się, że łaty konstrukcyjne pod pokryciem dachowym są rozmieszczone prawidłowo. Montaż wsporników ochrony przeciwśniegowej należy wykonywać bezpośrednio do łat konstrukcyjnych, po ułożeniu pokrycia dachowego. Wsporniki powinny być pozycjonowane na wysokości murłaty lub powyżej niej.
Zagęszczenie wsporników należy dobrać zgodnie z wymaganiami wynikającymi ze stref obciążenia śniegiem. W strefach 1, 2 i 3 zaleca się rozstaw wsporników co 60 cm, natomiast w strefach 4 i 5 oraz na obszarach położonych powyżej 1000 m n.p.m. – co 40 cm. Dopuszczalny maksymalny rozstaw wsporników wynosi 80 cm, pod warunkiem że odległość od kalenicy nie przekracza 3 m, a nachylenie połaci dachowej wynosi 40°.
Dla połaci dachowych o długości przekraczającej 6,5 m zaleca się zastosowanie dwóch rzędów płotka przeciwśniegowego. W przypadku połaci o długości powyżej 8 m i nachyleniu większym niż 40° rekomenduje się dodatkowo montaż dwóch rzędów rozbijaczy śniegu, zlokalizowanych powyżej płotka przeciwśniegowego.

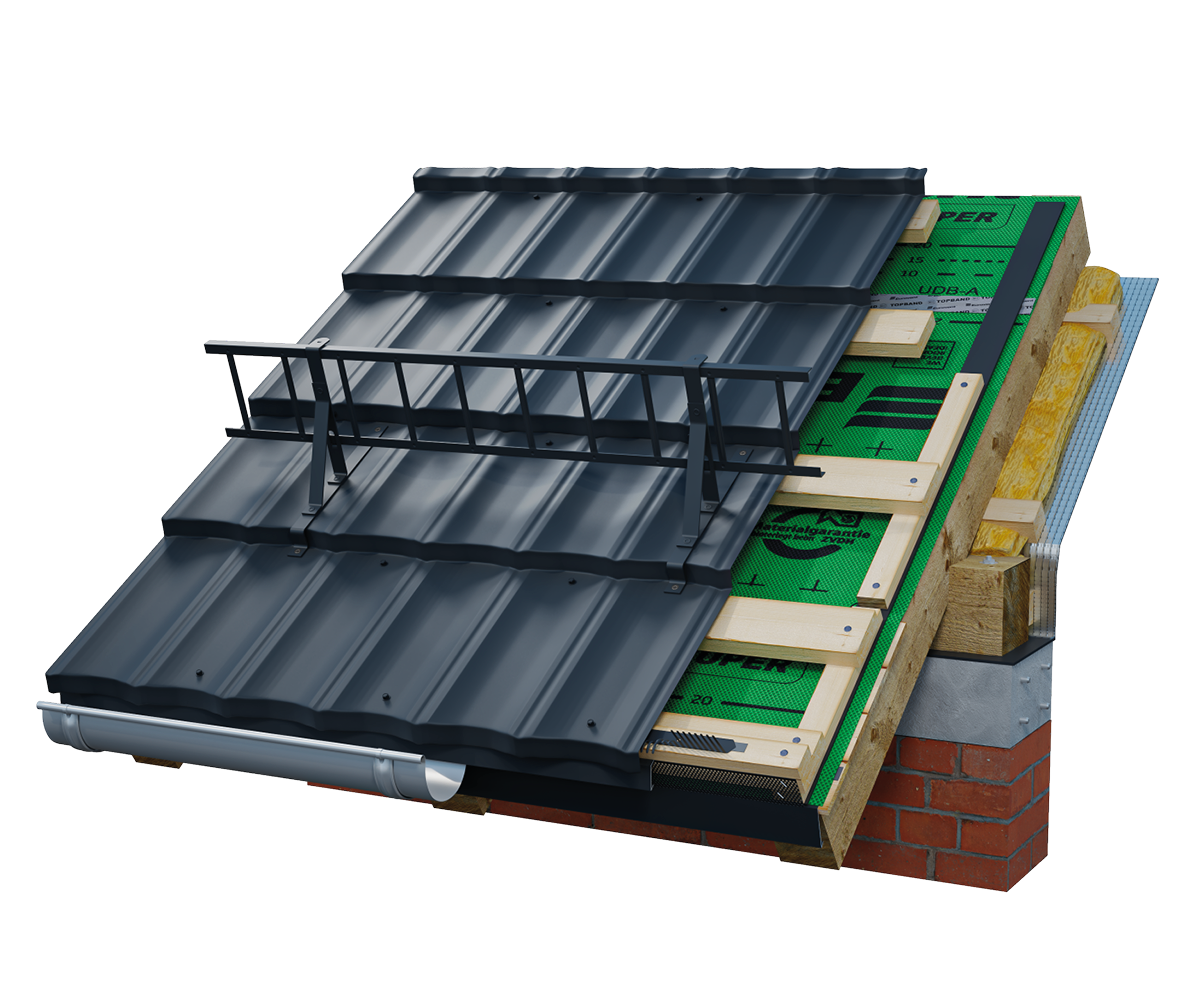

Montaż płotka przeciwśniegowego Eurovent® SNOWSTOPPER
Pokrycie dachowe: Blachodachówka
1. Po montażu pokrycia dachowego, ustal miejsce montażu wspornika. Wywierć dwa otwory o średnicy mniejszej niż śruby montażowe w miejscu montażu wspornika.
2. Uszczelnij miejsce powstałych otworów montażowych uszczelniaczem dekarskim.
3. Ustaw pierwszy wspornik w miejscu montażu.
4. Przykręć wspornik płotka przeciwśniegowego za pomocą ocynkowanych śrub do drewna z łbem sześciokątnym fi8 lub ocynkowanych wkrętów do drewna min. fi6 x 40.
5. Powtórz kroki w przypadku montażu kolejnych wsporników płotka przeciwśniegowego. Rozstaw powinien być zgodny z wymaganiami i zaleceniami dla danej strefy klimatycznej i strefy obciążenia śniegiem.
6. Mocowanie płotka przeciwśniegowego do wsporników polega na jego ułożeniu na wsporniku i dociśnięciu do zatrzasku (tzw. „CLICK”).
Płotki przeciwśniegowe można łączyć ze sobą w celu utworzenia nieprzerwanej ochrony przeciwśniegowej. Połączenie płotków odbywa się poprzez zaciśnięcie dwóch łączników CLIP w miejscu styku płotków przeciwśniegowych.
Montaż rur przeciwśniegowych Eurovent® TUBE
Pokrycie dachowe: Blachodachówka
1. Po montażu pokrycia dachowego, ustal miejsce montażu wspornika. Wywierć dwa otwory o średnicy mniejszej niż śruby montażowe w miejscu montażu wspornika.
2. Uszczelnij miejsce powstałych otworów montażowych uszczelniaczem dekarskim.
3. Ustaw pierwszy wspornik w miejscu montażu.
4. Przykręć wspornik rur przeciwśniegowych za pomocą ocynkowanych śrub do drewna z łbem sześciokątnym fi8 lub ocynkowanych wkrętów do drewna min. fi6 x 40.
5. Powtórz kroki w przypadku montażu kolejnych wsporników rur przeciwśniegowych Eurovent® TUBE. Rozstaw powinien być zgodny z wymaganiami i zaleceniami dla danej strefy klimatycznej i strefy obciążenia śniegiem.
6. Mocowanie rury przeciwśniegowej Eurovent® TUBE do wsporników polega na wsunięciu dwóch
rur przeciwśniegowych przez otwory minimum dwóch wsporników rury przeciwśniegowej.
7. Rury przeciwśniegowe Eurovent® TUBE należy zaślepić przy użyciu zakończeń rur Eurovent® END TUBE.
Rury przeciwśniegowe Eurovent® TUBE można łączyć ze sobą w celu utworzenia nieprzerwanej ochrony przeciwśniegowej. Połączenie rur odbywa się poprzez zaciśnięcie dwóch łączników Eurovent® CLIP TUBE pomiędzy rurami przeciwśniegowymi Eurovent® TUBE.
Informacje końcowe:
Zawarte informacje, zalecenia i wskazówki zostały udzielone na podstawie aktualnie najlepszej naszej wiedzy, badań, doświadczeń oraz w dobrej wierze. Nie ponosimy odpowiedzialności za skutki nieprawidłowego lub błędnego użycia naszych produktów. Każdy z użytkowników tego materiału powinien upewnić się na wszelkie możliwe sposoby, włącznie ze sprawdzeniem produktu końcowego w odpowiednich warunkach, o przydatności dostarczanych materiałów dla osiągnięcia celów zamierzonych przez niego.
Ostateczna decyzja o zakresie ochrony przeciwśniegowej oraz liczbie wsporników powinna zostać podjęta przez kierownika budowy lub osobę upoważnioną, z uwzględnieniem dokumentacji projektowej oraz klasyfikacji strefy śniegowej.
Wszelkie prace montażowe, konserwacyjne oraz przeglądy techniczne powinny wykonywać wyłącznie uprawnione, wykwalifikowane i doświadczone osoby.
Warto wiedzieć
Ilość wsporników ochrony przeciwśniegowej dobiera się w oparciu o strefę śniegową, geometrię dachu i długość systemu. W zależności od długości płotka przeciwśniegowego (Eurovent® SNOWSTOPPER SET) lub rur przeciwśniegowych (Eurovent® TUBE SET), oraz uwarunkowań konstrukcyjnych dachu odległości między wspornikami ulegają zmianom.
Pomocna są tutaj tabele pozwalające na łatwe oszacowanie zapotrzebowania wsporników dla płotków przeciwśniegowych oraz rur przeciwśniegowych o szerokości 2 m oraz 3 m. Tabele znajdą zastosowanie przede wszystkim w strefach śniegowych 1, 2 oraz 3 i mogą służyć jako punkt wyjściowy do szacunków w pozostałych strefach śniegowych 4 i 5.
Z uwagi na warunki panujące w strefach śniegowych 4 (Podlasie i Mazury) oraz 5 (Tatry) konieczne jest indywidualne podejście do każdej połaci dachowej.
Ostateczna decyzja o ilości i rozmieszczeniu wsporników musi zostać zaakceptowana przez kierownika budowy lub inną osobę uprawnioną, z uwzględnieniem projektu budowlanego oraz aktualnej klasyfikacji strefy śniegowej według PN-EN 1991-1-3.
Zagęszczenie wsporników ochrony przeciwśniegowej należy stosować zgodnie z normami wynikającymi ze stref śniegowych. W strefach 1; 2; 3 rozstaw co 60 cm. W strefach 4; 5; powyżej 1000 m n.p.m rozstaw co 40 cm.
Strefy śniegowe 1–3: co 60 cm
Strefy śniegowe 4–5 oraz teren powyżej 1000 m n.p.m.: co 40 cm
Maksymalny rozstaw wsporników co 80 cm w przypadku gdy odległość do kalenicy nie jest większa niż 3 m przy 40° nachylenia połaci dachowej. Dla połaci dachowej o długości większej niż 6,5 m zaleca się stosowanie 2 rzędów płotka przeciwśniegowego (Eurovent® SNOWSTOPPER SET) lub rur przeciwśniegowych (Eurovent® TUBE SET). W przypadku połaci o długości ponad 8 m o nachyleniu większym niż 40° zaleca się montaż dwóch rzędów rozbijaczy śniegu (Eurovent® SNOWSTOP) powyżej płotka przeciwśniegowego.
W Polsce obowiązuje 5 stref obciążenia śniegiem, określonych w normie PN-EN 1991-1-3.
Strefy te definiują charakterystyczne obciążenie śniegiem na gruncie sk i są podstawą do projektowania konstrukcji dachów oraz doboru systemów ochrony przeciwśniegowej.
Strefa 1 - Niziny zachodnie i północno-zachodnie, obciążenie śniegiem na gruncie: sk=0,70 kN/m²
Strefa 2 - Większość obszaru centralnej Polski, obciążenie śniegiem na gruncie: sk=0,90 kN/m²
Strefa 3 - Południe i północny-wschód kraju, obciążenie śniegiem na gruncie: sk=1,20 kN/m²
Strefa 4 - Obszary podgórskie, obciążenie śniegiem na gruncie: sk=1,60 kN/m²
Strefa 5 - Obszary górskie, obciążenie śniegiem na gruncie: sk=2,00 kN/m²
Powyżej 1000 m n.p.m. obciążenie śniegiem określa się indywidualnie.
Każdy użytkownik powinien dokonać weryfikacji i sprawdzenia aktualności danych. O ostatecznym doborze wsporników decyduje kierownik budowy lub inna osoba upoważniona.
Systemy ochrony przeciwśniegowej należy montować w miejscach, w których zsuwający się śnieg i lód mogą stanowić zagrożenie dla ludzi, mienia lub elementów budynku.
Podstawowym miejscem montażu ochrony przeciwśniegowej na połaci dachowej znajduje się na wysokości murłaty wzdłuż okapu, często na całej szerokości połaci dachowej.
- Na wysokości murłaty lub bezpośrednio powyżej niej – jest to strefa o największej nośności konstrukcyjnej.
- Wsporniki należy mocować do elementów nośnych (łaty konstrukcyjne / kontrłaty / pełne deskowanie – w zależności od typu pokrycia).
Systemy ochrony przeciwśniegowej obowiązkowo należy stosować w miejscach gdzie okap połaci dachowej znajduje się nad:
- wejściami do budynków, drzwiami ewakuacyjnymi,
- ciągami pieszymi, chodnikami, tarasami,
- podjazdami i miejscami parkingowymi,
- bramami garażowymi,
- strefami użytkowymi wokół budynku.
Zastosowanie systemów przeciwśniegowych jest szczególnie istotne na dachach w których istnieje zwiększone ryzyko zsuwania się mas śniegu lub lodu.
Przypadki oraz sytuacje w których takie ryzyko występuje na dachach:
- o nachyleniu połaci > 30°,
- o długich połaciach (> 6,5 m),
- pokrytych blachodachówką, blachą trapezową, blachą na rąbek, to pokrycia na których występuje niski współczynnik tarcia, co może powodować szybkie zsuwanie się śniegu w przypadku odwilży,
- zlokalizowanych w wyższych strefach śniegowych.
