Súprava komínovej lávky 260 mm
PLATFORM SET METAL FLAT
Ďalšie farby sú dostupné na objednávku.

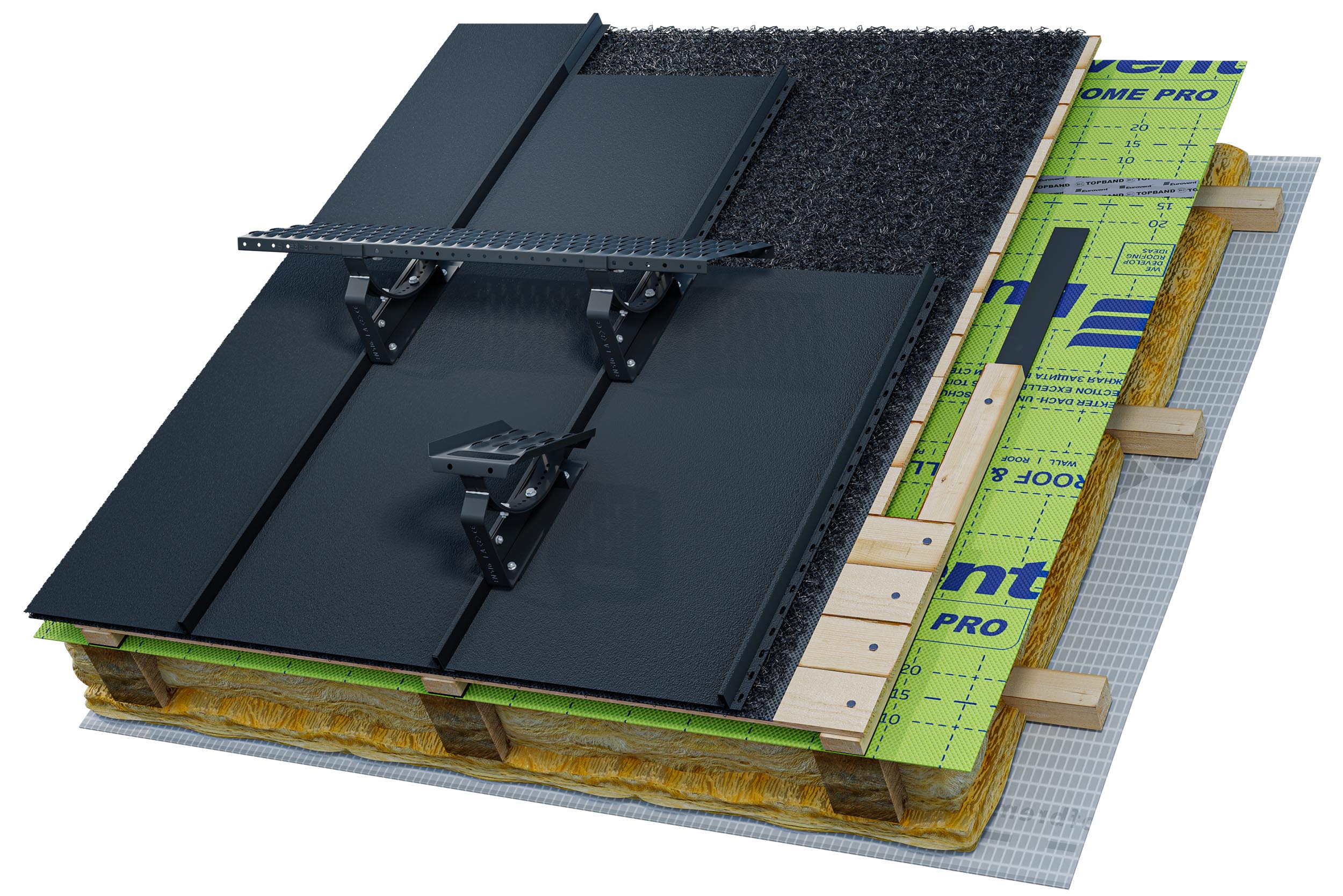

Súprava komínovej lávky Eurovent® PLATFORM SET METAL FLAT obsahuje dva držiaky Eurovent® SUPPORT METAL FLAT, dve kolísky Eurovent® GRIP, súpravu montážnych skrutiek a komínovú lávku Eurovent® PLATFORM. Diely z pozinkovanej ocele tvoria kompletný systém na bezpečný pohyb po strechách so sklonom 15° až 60°. Súprava je dostupná vo viacerých farebných vyhotoveniach s práškovým lakovaním podľa vzorkovníka RAL.
Výhody:
- Súprava pripravená na montáž
- V súlade s EN 516
- Dvojitá ochrana proti korózii
- Na plechové krytiny so stojatou drážkou
Použitie a technické údaje
Súprava komínovej lávky Eurovent® PLATFORM SET METAL FLAT umožňuje prístup ku komínu a ďalším zariadeniam vyžadujúcim kontrolu na strechách so sklonom 15° až 60°. Súprava s držiakmi SUPPORT METAL FLAT je určená na krytiny z rovného plechu so stojatou drážkou, remeselne falcované alebo panely typu „click“. Držiaky sa podľa aktuálneho montážneho návodu upevňujú zovretím drážky; základňa je vybavená tesnením PUR. Pred montážou treba overiť geometriu drážky a správne upevnenie krytiny.
Fotografie
Dokumenty
Dokumenty v poľštine (PL).
Systémové produkty
Pre zladený a trvanlivý strešný prístupový systém odporúčame kombinovať Eurovent® PLATFORM SET METAL FLAT s:
- strešným výlezom Eurovent® VISTA DUO na pohodlný prístup na strechu
- príchytkami strešných škridiel Eurovent® na upevnenie krytiny v mieste montáže
- vysokoparopriepustnými strešnými membránami Eurovent® na ochranu konštrukcie pred vlhkosťou a kondenzáciou
- tesniacimi a lepiacimi páskami Eurovent® na utesnenie a trvanlivé vyhotovenie montážnych spojov
Kompatibilné systémové diely Eurovent® podporujú trvanlivé upevnenie a správne začlenenie prvkov strešného prístupového systému.
Instrukcje montażu
Komunikacja dachowa
DOBRÉ VEDIEŤ
Pre akú strechu je určený METAL FLAT?
Pre strechy s plochou kovovou krytinou so stojatou drážkou v rozsahu uvedenom v aktuálnej dokumentácii výrobku.
Možno METAL FLAT použiť pre každý systém stojatej drážky?
Túto kompatibilitu nemožno automaticky predpokladať. Jednotlivé systémy môžu mať odlišnú geometriu drážky aj konštrukčné vyhotovenie, preto treba overiť podmienky pre konkrétnu krytinu.
Vyžaduje montáž prepichnutie krytiny?
Nie. Podľa aktuálneho návodu SUPPORT METAL FLAT sa držiak upevňuje zovretím drážky pomocou dodaných skrutiek M8, bez prevŕtania krytiny. Základňa je vybavená tesnením PUR. Geometriu drážky a spôsob zovretia treba overiť podľa návodu; upevnenie sa nesmie svojvoľne upravovať.
Prečo stojatá drážka vyžaduje samostatný držiak?
Plochá kovová krytina má úplne inú geometriu než škridla alebo plechová škridlová krytina, preto vyžaduje zodpovedajúcim spôsobom navrhnuté upevnenie strešného prístupového systému.
Sú ostatné prvky rovnaké ako pri iných súpravách?
Lávka PLATFORM, stupeň STEP a upevňovací prvok GRIP patria do spoločného systému. Rozdiel sa týka predovšetkým držiaka zabezpečujúceho spojenie so strechou.
