Laufrost-Set 260 mm
PLATFORM SET METAL FLAT
Weitere Farben auf Anfrage erhältlich.

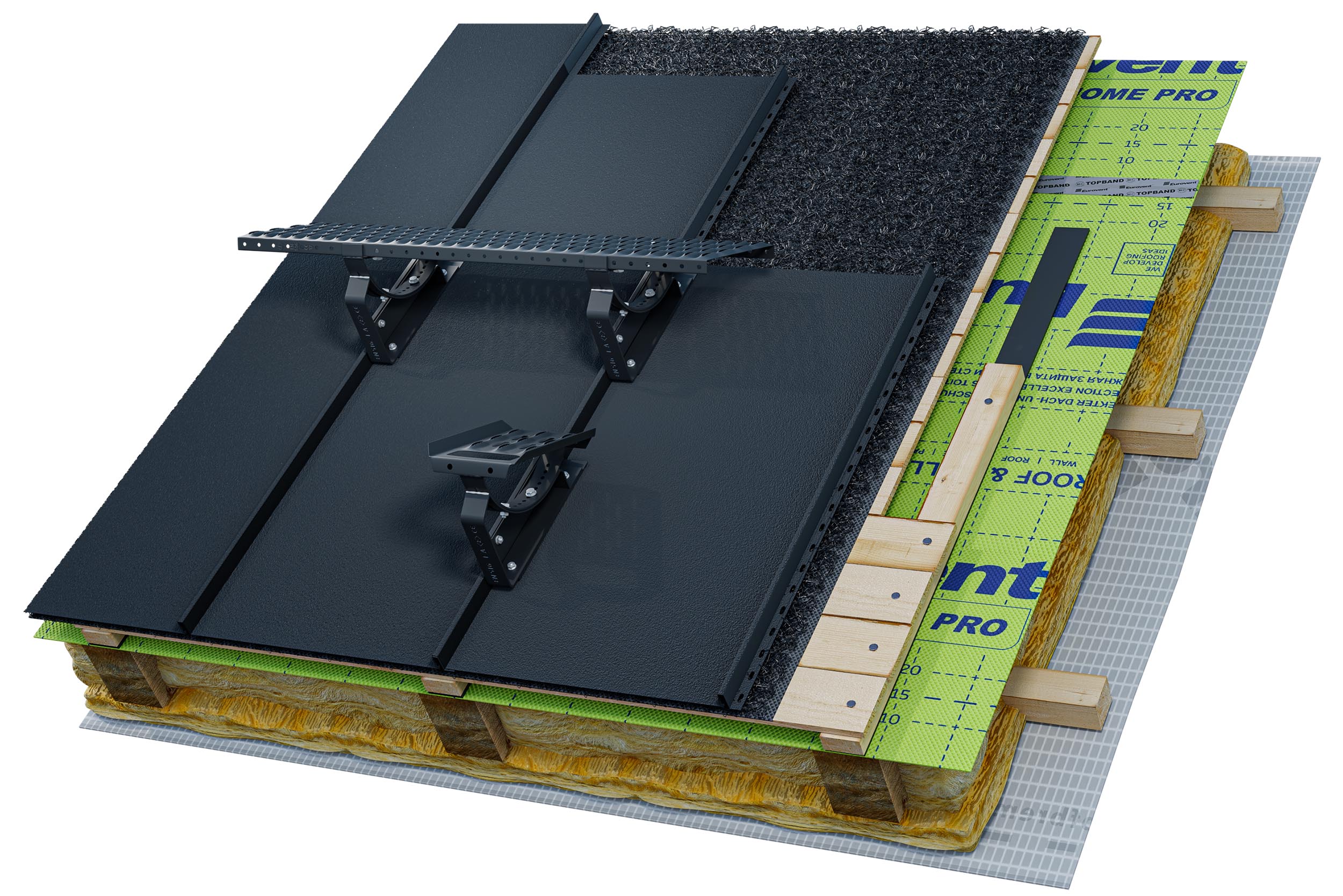

Das Laufrost-Set Eurovent® PLATFORM SET METAL FLAT enthält zwei Halter Eurovent® SUPPORT METAL FLAT, zwei Aufnahmen Eurovent® GRIP, einen Satz Montageschrauben und den Laufrost Eurovent® PLATFORM. Die Bauteile aus verzinktem Stahl bilden ein vollständiges System für das sichere Begehen geneigter Dächer von 15° bis 60°. Das Set ist in mehreren RAL-Farben mit Pulverbeschichtung erhältlich.
Vorteile:
- Montagefertiges Set
- Gemäß EN 516
- Doppelter Korrosionsschutz
- Für Stehfalzdächer aus Glattblech
Anwendung und technische Daten
Das Laufrost-Set Eurovent® PLATFORM SET METAL FLAT ermöglicht den Zugang zu Schornsteinen und anderen wartungsbedürftigen Einrichtungen auf Dächern mit einer Neigung von 15° bis 60°. Das Set mit Haltern SUPPORT METAL FLAT ist für Glattblechdeckungen mit handwerklich hergestelltem Stehfalz oder Klickfalz-Paneelen vorgesehen. Die Halter werden gemäß der aktuellen Montageanleitung am Falz festgeklemmt; unter der Grundplatte befindet sich eine PUR-Dichtung. Vor der Montage sind die Falzgeometrie und die fachgerechte Befestigung der Dacheindeckung zu prüfen.
Fotos
Dokumente
Dokumente in polnischer Sprache (PL).
Systemprodukte
Für eine abgestimmte und dauerhafte Dachzugangslösung empfiehlt sich die Kombination von Eurovent® PLATFORM SET METAL FLAT mit:
- dem Dachausstieg Eurovent® VISTA DUO für einen bequemen Zugang zur Dachfläche
- Eurovent® Dachklammern zur Sicherung der Dacheindeckung im Montagebereich
- hochdiffusionsoffenen Eurovent® Unterdeckbahnen zum Schutz der Dachkonstruktion vor Feuchtigkeit und Kondenswasser
- Eurovent® Dicht- und Klebebändern zur Abdichtung und dauerhaften Ausführung der Montageanschlüsse
Kompatible Eurovent® Systemkomponenten unterstützen die dauerhafte Befestigung und die fachgerechte Integration der Dachzugangselemente.
Instrukcje montażu
Komunikacja dachowa
WISSENSWERTES
Für welche Dächer ist METAL FLAT vorgesehen?
Für Dächer mit ebener Metalldeckung in Stehfalzausführung innerhalb des in der aktuellen Produktdokumentation vorgesehenen Anwendungsbereichs.
Kann METAL FLAT bei jedem Stehfalzsystem eingesetzt werden?
Diese Eignung darf nicht automatisch angenommen werden. Unterschiedliche Systeme können verschiedene Falzgeometrien und Konstruktionsausführungen haben. Die Bedingungen für die konkrete Deckung müssen daher geprüft werden.
Muss die Dacheindeckung bei der Montage durchdrungen werden?
Nein. Gemäß der aktuellen Anleitung SUPPORT METAL FLAT wird der Halter mit den mitgelieferten M8-Schrauben am Falz festgeklemmt, ohne die Dacheindeckung zu durchbohren. Die Grundplatte besitzt eine PUR-Dichtung. Falzgeometrie und Klemmverbindung sind anhand der Anleitung zu prüfen; die Befestigung darf nicht eigenmächtig verändert werden.
Warum ist für Stehfalz ein eigener Dachhalter erforderlich?
Ebene Metalldeckungen haben eine völlig andere Geometrie als Dachziegel oder Metallziegel. Daher benötigen sie eine entsprechend ausgelegte Befestigung der Dachzugangselemente.
Sind die übrigen Teile dieselben wie bei anderen Sets?
Der Laufrost PLATFORM, der Dachtritt STEP und die Aufnahme GRIP gehören zum gemeinsamen System. Der Unterschied betrifft vor allem den Dachhalter, der die Verbindung zum Dach herstellt.
