Rotierender Lüftungskamin
VENTOS X ROTO PLUS C
Der rotierende Dachlüfter VENTOS X ROTO PLUS C mit einem Lüftungsquerschnitt von Ø170 mm und einem Anschlussdurchmesser von Ø150 mm besteht aus hochwertigem Kunststoff, Aluminium und verzinktem Stahlblech. Die Turbine sitzt auf einem speziellen Kugellager, das einen geringen Widerstand und einen hohen Wirkungsgrad gewährleistet. Ihre 15 profilierten Aluminiumschaufeln unterstützen durch ihre Geometrie den natürlichen Zug, indem sie Druck im Lüftungskanal erzeugen und Rückströmungen verhindern. Der Neigungswinkel lässt sich von 5° bis 45° einstellen. Die Grundplatte ist für Dächer mit Beton-Dachsteinen der Typen BRAAS CELTYCKA, BENDERS PALEMA und NELSKAMP SIGMA vorgesehen. Der Dachlüfter ist in mehreren beliebten RAL-Farben erhältlich.
Vorteile:
- UV-beständig
- Für Beton-Dachsteine des Typs CELTYCKA
- Große Lüftungsfläche
- Schnelle und einfache Montage
- Komplettset, montagefertig
Anwendung und technische Daten

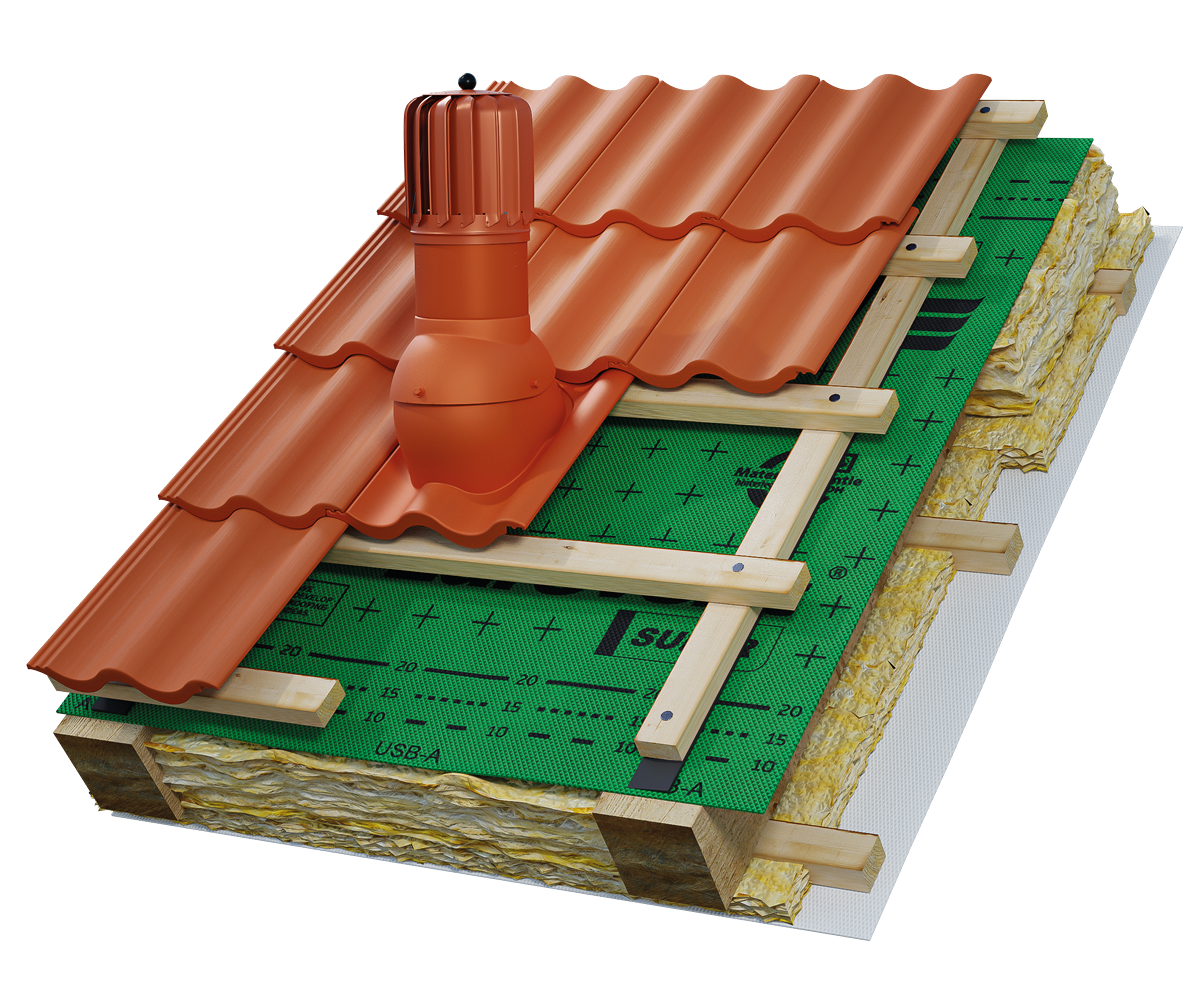

Der Dachlüfter Eurovent® VENTOS X ROTO PLUS C wird als Dachauslass für Leitungen der natürlichen Lüftung in Wohngebäuden sowie öffentlichen Gebäuden eingesetzt. Der Dachlüfter erfüllt die Norm PN-83/B-03430 einschließlich der Änderung /Az3. Die Grundplatte des Dachlüfters ist für die Montage auf Dächern mit Betondachsteinen BRAAS CELTYCKA; BENDERS PALEMA; NELSKAMP SIGMA ausgelegt. Der Neigungswinkel ist von 5° bis 45° einstellbar.
Empfohlene Montagetemperatur für die Grundplatte PLUS C: +5 °C bis +40 °C.
Fotos
Dokumente
Das technische Datenblatt von 2021 betrifft die allgemeine Serie VENTOS X ROTO und andere Grundplatten. Für geeignete Dacheindeckungen und die Montage der Grundplatte PLUS C ist die beigefügte Montageanleitung der Grundplatte PLUS C maßgeblich.
Systemprodukte
Um eine maximale Lüftungsleistung und Dichtheit der Dachanschlüsse zu gewährleisten, empfiehlt sich die Verwendung von Eurovent® VENTOS X ROTO — PLUS C in Kombination mit:
- Eurovent® System-Montagezubehör wie FLEX X, FLEXOS X und SEAL EPDM, das eine dauerhafte und dichte Verbindung des Lüftungskamins mit der Dacheindeckung gewährleistet,
- Eurovent® hochdiffusionsoffenen Dachbahnen, die eine ordnungsgemäße Belüftung der Dachfläche unterstützen und die Dachkonstruktion vor Feuchtigkeit schützen,
- Eurovent® Dicht- und Klebebändern, die den Montagebereich vor Witterungseinflüssen und eindringender Feuchtigkeit schützen,
- Eurovent® Dachtritt- und Dachkommunikationssystemen, die einen sicheren Zugang für Wartungsarbeiten zum Lüftungskamin ermöglichen.
Die Verwendung kompletter Eurovent® Systemlösungen gewährleistet eine wirksame Feuchtigkeitsableitung, einen stabilen Luftstrom sowie eine langfristige Dichtheit des gesamten Dachsystems.
WISSENSWERTES
Für welche Lüftungsart ist VENTOS X ROTO vorgesehen?
ROTO dient vor allem als Abschluss von Leitungen für natürliche Lüftung. Die Turbine nutzt die Luftbewegung um das Dach zur Unterstützung des Zugs.
Verbessert die Turbine immer eine schlecht funktionierende Lüftung?
Das darf nicht vorausgesetzt werden. Zugprobleme können unter anderem durch falschen Kanalquerschnitt, Länge oder Führung, unzureichende Zuluft oder die Lage der Austrittsöffnung entstehen.
Garantiert ROTO, dass kein Rückstrom auftritt?
Die Konstruktion soll rückströmende Luft begrenzen und den Zug unterstützen. Die richtige Funktion des Gesamtsystems hängt jedoch auch von der Installation und den Bedingungen am Gebäude ab.
Kann ROTO als Auslass einer mechanischen Lüftung eingesetzt werden?
Die Hauptanwendung ist die natürliche Lüftung. Andere Anwendungen sollten in der technischen Dokumentation und der Anlagenplanung bestätigt sein.
Muss auch bei ROTO die Kompatibilität der Grundplatte mit der Deckung geprüft werden?
Ja. Für die Auswahl der Grundplatte gilt derselbe Grundsatz wie bei der Standardserie VENTOS X.
