Lüftungskamin
VENTOS X PLUS C
Der Dachlüfter Eurovent® VENTOS X PLUS C hat einen Lüftungsdurchmesser von Ø170 mm und einen Anschlussdurchmesser von Ø150 mm. Er besteht aus hochwertigem Kunststoff und nutzt Windenergie zur Unterstützung des natürlichen Zugs. Das Antikondensationssystem leitet Kondenswasser nach außen ab; die profilierte Haube verhindert das Eindringen von Regenwasser. Der Neigungswinkel ist von 5° bis 45° einstellbar. Die Grundplatte ist für Beton-Dachsteine BRAAS CELTYCKA, BENDERS PALEMA und NELSKAMP SIGMA vorgesehen. Erhältlich in gängigen RAL-Farben.
Vorteile:
- UV-beständig
- Für Beton-Dachsteine des Typs CELTYCKA
- Große Lüftungsfläche
- Schnelle und einfache Montage
- Komplettset, montagefertig
Anwendung und technische Daten
Der Dachlüfter Eurovent® VENTOS X PLUS C wird als Dachauslass für Leitungen der mechanischen und natürlichen Lüftung in Wohngebäuden sowie öffentlichen Gebäuden eingesetzt. Der Lüftungskamin Eurovent® VENTOS X PLUS C erfüllt die Norm PN-83/B-03430 einschließlich der Änderung /Az3. Die Grundplatte des Dachlüfters ist für die Montage auf Dächern mit folgenden Betondachsteinen ausgelegt: BRAAS CELTYCKA; BENDERS PALEMA; NELSKAMP SIGMA. Der Neigungswinkel ist von 5° bis 45° einstellbar.
Empfohlene Montagetemperatur für die Grundplatte PLUS C: +5 °C bis +40 °C.

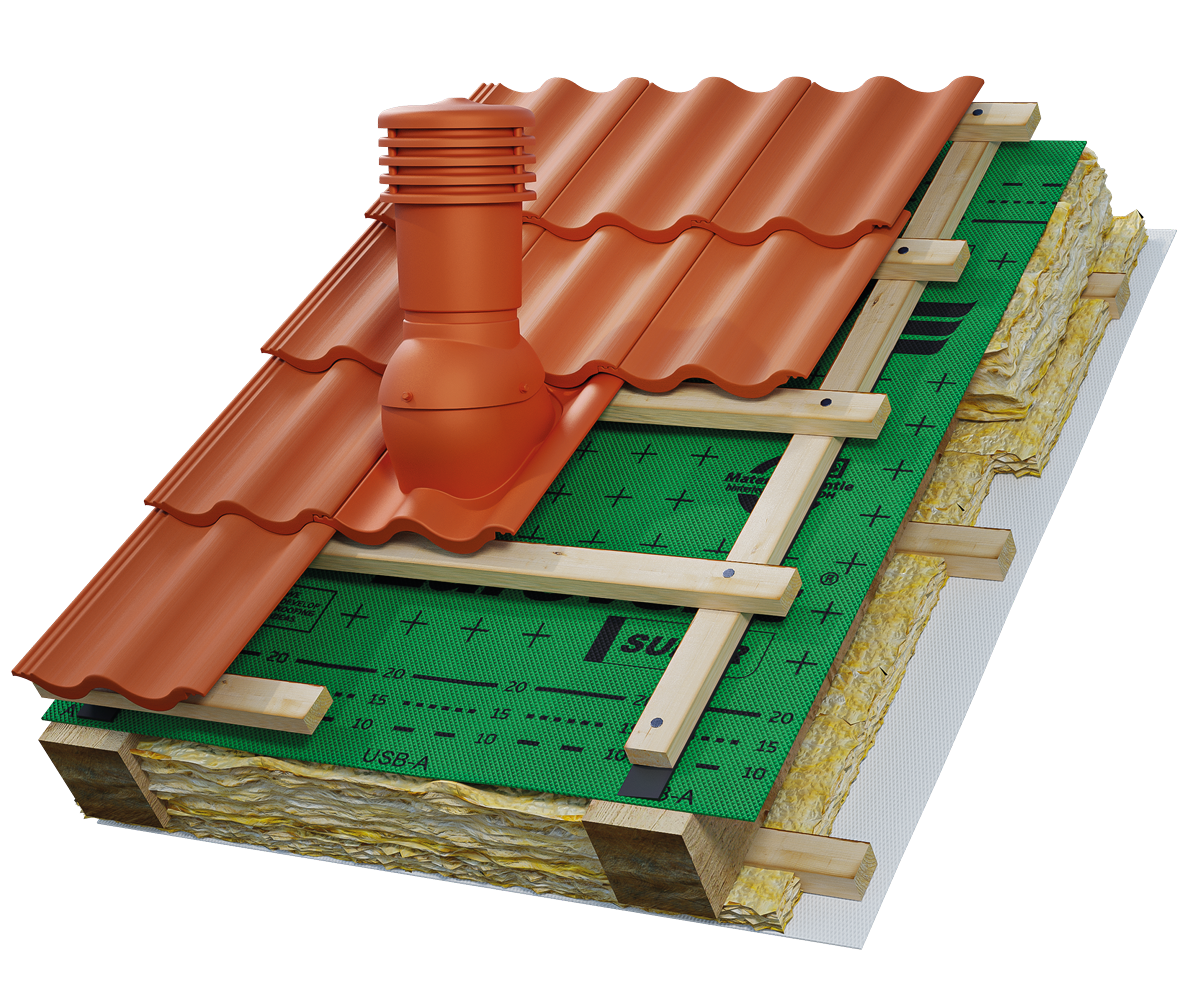

Fotos
Maße der Grundplatte
Dokumente
Das technische Datenblatt von 2022 betrifft die allgemeine Serie VENTOS X und andere Grundplatten. Für geeignete Dacheindeckungen und die Montage der Grundplatte PLUS C ist die beigefügte Montageanleitung der Grundplatte PLUS C maßgeblich.
Systemprodukte
Um eine maximale Lüftungsleistung und Dichtheit der Dachanschlüsse zu gewährleisten, empfiehlt sich die Verwendung von Eurovent® VENTOS X PLUS C in Kombination mit:
- Eurovent® System-Montagezubehör wie FLEX X, FLEXOS X und SEAL EPDM, das eine dauerhafte und dichte Verbindung des Lüftungskamins mit der Dacheindeckung gewährleistet;
- Eurovent® hochdiffusionsoffenen Dachbahnen, die eine ordnungsgemäße Belüftung der Dachfläche unterstützen und die Konstruktion vor Feuchtigkeit schützen;
- Eurovent® Dicht- und Klebebändern, die den Montagebereich vor eindringendem Wasser und negativen Witterungseinflüssen schützen;
- Eurovent® Dachtritt- und Dachkommunikationssystemen, die einen sicheren Zugang für Wartungsarbeiten zum Lüftungskamin ermöglichen.
Die Verwendung kompletter Eurovent® Systemlösungen gewährleistet eine wirksame Feuchtigkeitsableitung, einen stabilen Luftstrom sowie eine langfristige Dichtheit des gesamten Dachsystems.
WISSENSWERTES
Was bedeuten die Bezeichnungen PLUS T, R, C oder S?
Sie kennzeichnen Grundplatten für bestimmte Gruppen von Dachziegeln oder Dachsteinen. Sie bedeuten keine Kompatibilität mit allen ähnlich aussehenden Deckungen.
Wie lässt sich prüfen, ob die Grundplatte zum Dach passt?
Hersteller und genaues Modell der Dachdeckung sollten im aktuellen Eurovent® Konfigurator oder in der Kompatibilitätsliste geprüft werden. Das ist sicherer als eine Auswahl allein nach dem Aussehen.
Verändern unterschiedliche PLUS-Ausführungen die Funktionsweise des Dachentlüfters?
Die Grundfunktion bleibt gleich. Die Unterschiede betreffen vor allem die Geometrie der Dachdurchführung, die auf die jeweilige Deckung abgestimmt ist.
Kann VENTOS X PLUS mit mechanischer Lüftung verwendet werden?
Die Serie VENTOS X dient als Abschluss von Leitungen für mechanische und natürliche Lüftung. Die Auswahl des Dachentlüfters und des Durchmessers sollte jedoch der Anlagenplanung entsprechen.
Darf die Grundplatte verändert werden, wenn sie nicht genau passt?
Das ist keine empfohlene Vorgehensweise bei der Auswahl. Sicherer ist eine für die konkrete Deckung vorgesehene Ausführung oder eine geeignete, vom Hersteller vorgesehene Universalgrundplatte.
