Ventiliacinis kaminėlis
VENTOS X PLUS R
Eurovent® VENTOS X PLUS R – stogo vėdinimo kaminėlis iš kokybiško, UV spinduliams atsparaus plastiko. Vėdinimo skersmuo – Ø170 mm, prijungimo skersmuo – Ø150 mm. Konstrukcija naudoja vėjo energiją natūraliai vėdinimo traukai sustiprinti. Antikondensacinė sistema išveda kondensatą į stogo išorę, o profiliuotas gaubtas saugo nuo lietaus vandens patekimo. Nuolydžio kampas reguliuojamas nuo 5° iki 45°. Pagrindas PLUS R skirtas suderinamoms betoninėms čerpėms, įskaitant Romańska tipo profilius. Galima rinktis iš pasirinktų RAL spalvų.
Privalumai:
- Atsparumas UV spinduliams
- Antikondensacinė sistema
- Didelis vėdinimo plotas
- Greitas ir paprastas montavimas
- Visas montavimui paruoštas komplektas
Naudojimas ir techniniai duomenys
Stogo ventiliacinis kaminėlis Eurovent® VENTOS X – PLUS R naudojamas kaip mechaninio ir natūralaus vėdinimo kanalų išvadas per stogą gyvenamuosiuose ir visuomeninės paskirties pastatuose. Ventiliacinis kaminėlis Eurovent® VENTOS X – PLUS R atitinka standartą PN-83/B-03430 su pakeitimu /Az3. Kaminėlio pagrindas pritaikytas montuoti ant stogų, dengtų betoninėmis čerpėmis: ROMAŃSKA; PODWÓJNA RZYMSKA; MECKLENBURGER; FINKENBERGER ir ALPEN DACHSTEIN. Nuolydžio kampas reguliuojamas nuo 5° iki 45°.
Rekomenduojama montavimo temperatūra: nuo +5 °C iki +40 °C.

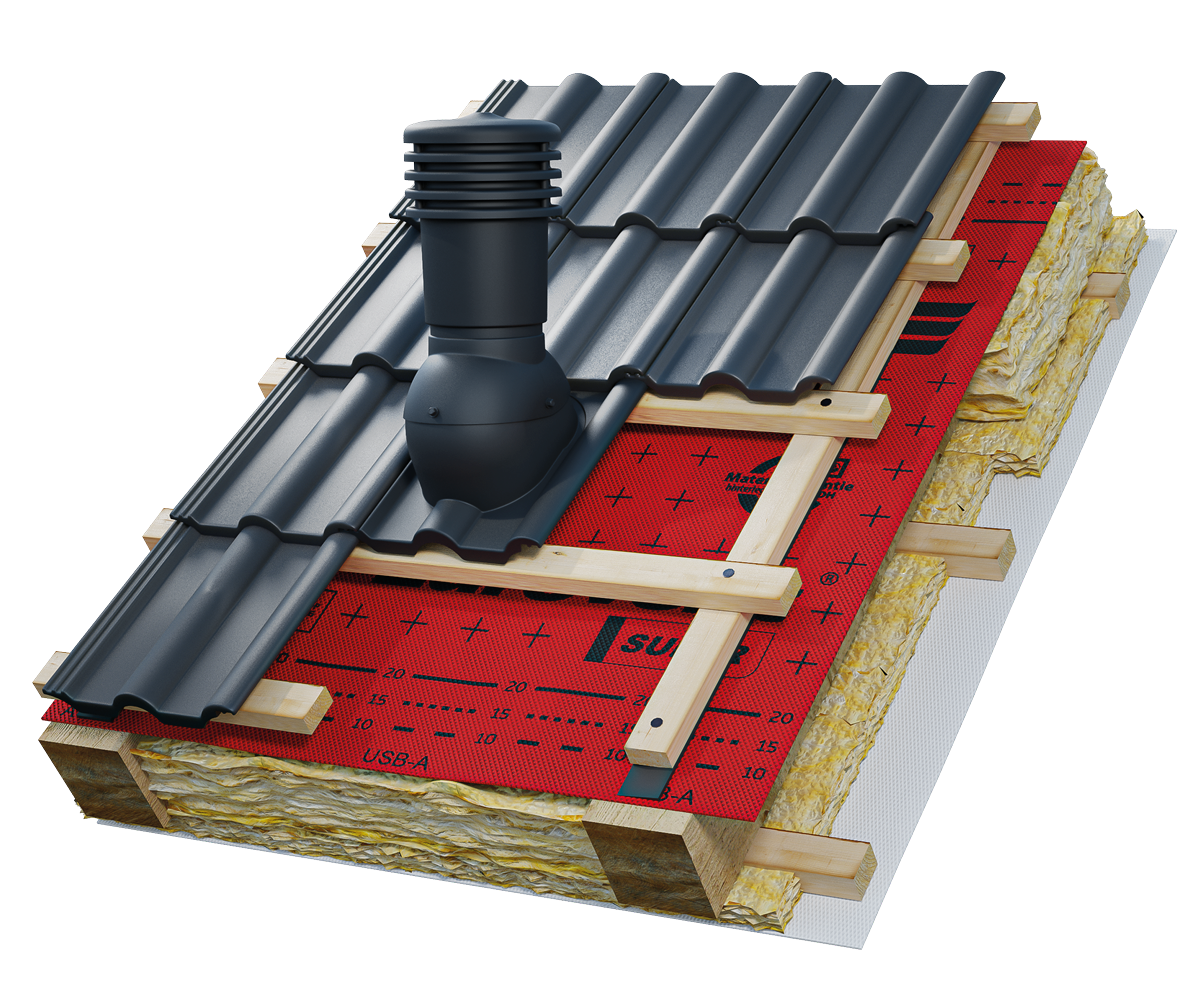

Nuotraukos
Pagrindo matmenys
Dokumentai
2022 m. techninių duomenų lapas skirtas bendrai VENTOS X serijai ir kitiems pagrindams. Tinkamą dangą ir PLUS R montavimą tikrinkite pridėtoje PLUS R instrukcijoje.
Sisteminiai produktai
Siekiant užtikrinti maksimalų vėdinimo efektyvumą ir stogo jungčių sandarumą, rekomenduojama Eurovent® VENTOS X PLUS R naudoti kartu su:
- Eurovent® sistemos montavimo priedais, tokiais kaip FLEX X, FLEXOS X ir SEAL EPDM, kurie užtikrina ilgalaikį ir sandarų ventiliacinio kaminėlio sujungimą su stogo danga;
- Eurovent® labai laidžiomis garams stogo membranomis, kurios padeda užtikrinti tinkamą stogo šlaito vėdinimą ir apsaugo stogo konstrukciją nuo drėgmės;
- Eurovent® sandarinimo ir lipniosiomis juostomis, kurios apsaugo montavimo vietą nuo atmosferos sąlygų poveikio ir drėgmės prasiskverbimo;
- Eurovent® stogo saugos ir judėjimo sistemos elementais, kurie užtikrina saugų priėjimą prie ventiliacinio kaminėlio atliekant priežiūros darbus.
Naudojant visapusiškus Eurovent® sisteminius sprendimus užtikrinamas efektyvus drėgmės pašalinimas, stabilus oro srautas ir ilgalaikis visos stogo sistemos sandarumas.
VERTA ŽINOTI
Ką reiškia žymėjimai PLUS T, R, C arba S?
Jie nurodo pagrindo tipą, pritaikytą tam tikroms čerpių grupėms. Tai nereiškia suderinamumo su visomis panašiai atrodančiomis čerpėmis.
Kaip įsitikinti, kad pagrindas tinka mano stogui?
Geriausia patikrinti čerpės gamintoją ir tikslų modelį aktualiame Eurovent® konfigūratoriuje arba suderinamumo sąraše. Tai patikimiau nei rinktis vien pagal išvaizdą.
Ar skirtingos PLUS versijos keičia kaminėlio veikimą?
Pagrindinė kaminėlio funkcija lieka tokia pati. Skiriasi pirmiausia konkrečiai dangai pritaikyto stogo pravedimo elemento geometrija.
Ar VENTOS X PLUS galima naudoti su mechanine ventiliacija?
VENTOS X serija skirta mechaninės ir natūralios ventiliacijos ortakiams užbaigti, tačiau kaminėlis ir skersmuo turi būti parenkami pagal sistemos projektą.
Ar pagrindą galima perdaryti, jei jis tiksliai netinka?
Tai nėra rekomenduojamas parinkimo būdas. Patikimiau naudoti konkrečiai dangai skirtą variantą arba gamintojo numatytą tinkamą universalų pagrindą.
