Antennendurchführung
SATTOS X PLUS C
Der Antennendurchgang Eurovent® SATTOS X PLUS C besteht aus Kunststoff und einer Gummikappe. Er ermöglicht die Durchführung von Antennenmasten mit einem Durchmesser von 15 bis 90 mm durch geneigte Dächer mit 5° bis 45° Dachneigung. Die Grundplatte ist für Beton-Dachsteine BRAAS CELTYCKA, BENDERS PALEMA und NELSKAMP SIGMA vorgesehen. Erhältlich in gängigen RAL-Farben.
Vorteile:
- Für Beton-Dachsteine des Typs CELTYCKA
- UV-beständig
- Schnelle und einfache Montage
- Mastdurchmesser 15–90 mm
- Komplettset, montagefertig
Anwendung und technische Daten

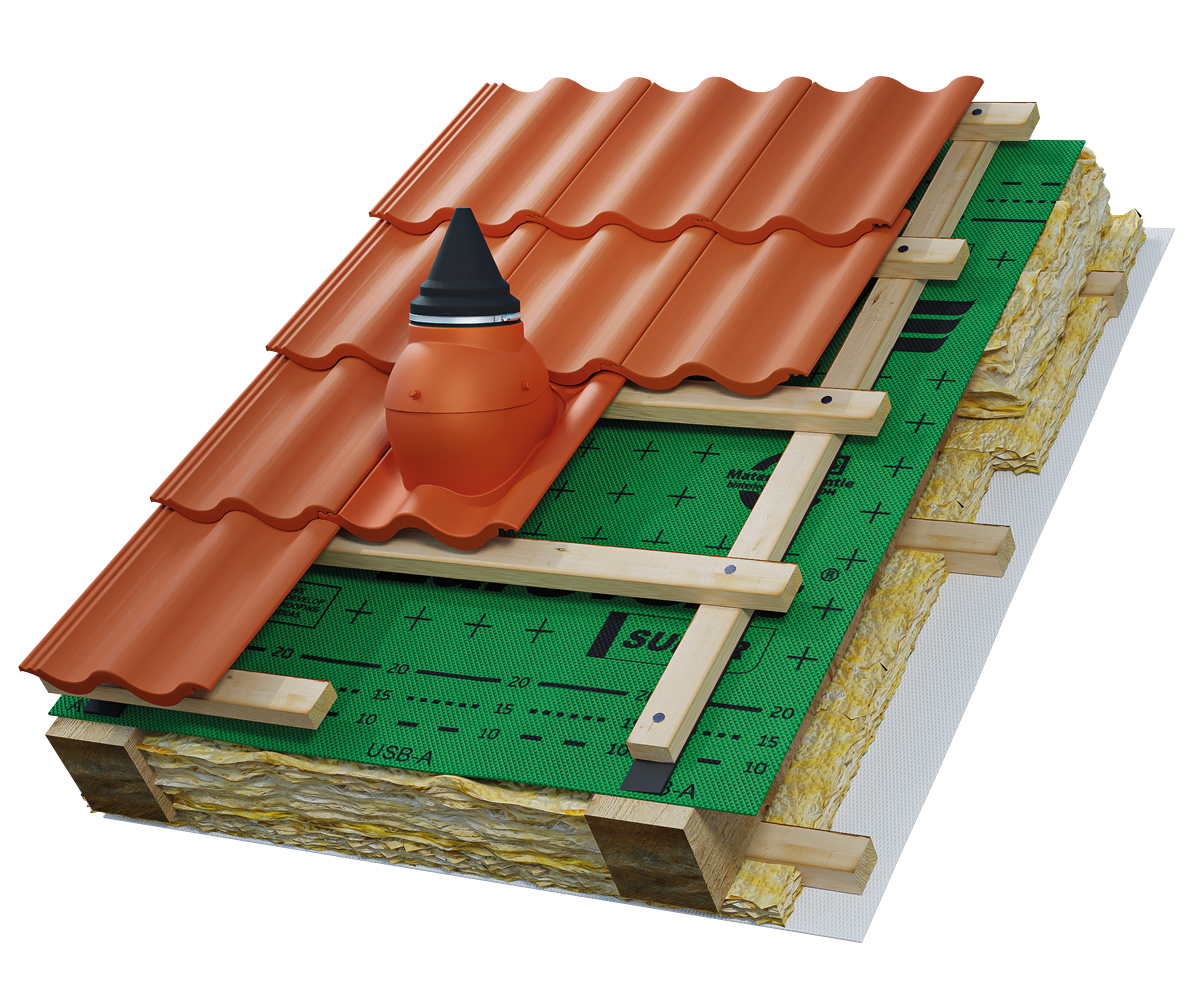

Eurovent® SATTOS X PLUS C wird als Antennendurchführung eingesetzt. Sie ermöglicht die Montage von Antennen mit einem Mastdurchmesser von 15 bis 90 mm. Die Grundplatte ist für die Montage auf Dächern mit Betondachsteinen der Typen BRAAS CELTYCKA, BENDERS PALEMA und NELSKAMP SIGMA ausgelegt. Der Neigungswinkel ist von 5° bis 45° einstellbar.
Fotos
Dokumente
Systemprodukte
Um eine maximale Dichtheit und Langlebigkeit der Antennenmastdurchführung zu gewährleisten, empfiehlt sich die Verwendung von Eurovent® SATTOS X PLUS C in Kombination mit:
- Eurovent® System-Dichtungszubehör, wie Dicht- und Klebebändern, die eine zuverlässige Abdichtung im Bereich der Mastmontage gewährleisten,
- Eurovent® hochdiffusionsoffenen Dachbahnen, die die Dachkonstruktion vor Feuchtigkeit schützen,
- Eurovent® Dachtrittsystemen und Dachzubehör, die einen sicheren Zugang und eine fachgerechte Montage von Antennenanlagen ermöglichen,
- weiteren kompatiblen Eurovent® Systemkomponenten, die eine vollständige Integration und ein perfekt abgestimmtes Dachsystem gewährleisten.
Die Verwendung kompletter Eurovent® Systemlösungen gewährleistet eine dauerhaft dichte Ausführung, eine ästhetische Optik sowie die Sicherheit der Dachkonstruktion im Bereich der Mastmontage.
WISSENSWERTES
Wofür wird SATTOS X verwendet?
SATTOS X ermöglicht die dichte Durchführung eines Antennenmasts durch die Dachfläche.
Wie wird SATTOS X passend zum Mastdurchmesser ausgewählt?
Die aktuelle Produktdokumentation legt einen Bereich von Mastdurchmessern fest. Vor dem Ausschneiden der Öffnung und der Montage muss geprüft werden, ob der konkrete Mastdurchmesser innerhalb dieses Bereichs liegt.
Passt eine SATTOS X-Grundplatte auf jedes Dach?
Nein. Wie bei der Serie VENTOS X gibt es an unterschiedliche Deckungen angepasste Grundplatten und Lösungen mit breiterem Anwendungsbereich.
Darf die Gummikappe beliebig zugeschnitten werden?
Der Zuschnitt muss gemäß Anleitung erfolgen, damit sie den Mast nach der Anpassung dicht umschließt. Eine zu große Öffnung kann die Dichtheit beeinträchtigen.
Trägt SATTOS X die Lasten der Antenne?
Die Dachdurchführung darf nicht als tragende Mastbefestigung betrachtet werden. Antenne und Mast benötigen geeignete, für die jeweilige Anlage vorgesehene Befestigungen.
